شیر برقی آبیاری و انواع برندهای آن

فهرست مطالب

• شیر برقی آب
• چگونگی عملکرد شیر برقی کشاورزی
• انواع شیر برقی آبیاری
• توابع مدار شیرهای برقی
• دسته بند ی شیر های برقی از نظر عملکرد و ساختار
  • 1. مستقیم عمل می کنند
  • 2. غیر مستقیم عمل می کند.
  • 3. نیمه کاره
  • 4. سوپاپ های 3/2 راهی که مستقیم کار می کنند
  • 5. شیر برقی 24 ولت
  • 6. شیر برقی hunterو فروش شیر برقی هانتر
• مشخصات شیر برقی 1 اینچ هانتر
• شیر برقی Rain
• مزایای استفاده از شیر برقی آبیاری
• مضرات شیر برقی آب

شیر برقی آب

در این مقاله انواع مختلف شیر برقی کشاورزی و کارکرد آنها را توضیح خواهیم داد، پس با ما همراه باشید.

شیر برقی آب از اجزای مختلفی تشکیل گردیده است که شامل:

1) بدنه سوپاپ: این بدنه دریچه ای است که شیر برقی آب به آن وصل شده است. این شیر معمولاً برای کنترل جریان سیال خاص مانند مایع یا هوا در خط لوله جریان فرآیند وصل می شود. به طور معمول جریان از شیر توسط دسته کنترل می شود. در سوپاپ اتوماتیک، سلوئید به شیر وصل می شود.

2) درگاه ورودی شیر: این پورتی است که از طریق آن سیال، به صورت اتوماتیک وارد شیر می شود و از اینجا وارد فرایند نهایی می شود.

3) درگاه خروجی: این دریچه مایع را از طریق پورت خروجی خارج می کند. شیر برقی آبیاری جریان سیال را از درگاه ورودی به درگاه خروجی هدایت می کند. درگاه خروجی در نهایت به قسمتی که سیال از آن عبور می کند، متصل می شود.

4) کویل سولونوئید: بدنه کویل سولونوئید به شکل استوانه ای است و داخل آن توخالی است. بدنه آن با روکش فلزی پوشانده شده و از جنس فلز است. در داخل شیر برقی آب کویل سولونوئید وجود دارد.

5) سیم پیچ: سولونوئید از چندین چرخش از سیم تشکیل شده است. این سیم ها از مواد فرومغناطیسی مانند فولاد یا آهن تشکیل شده اند. سیم پیچ شکل استوانه توخالی را تشکیل می دهد. از طرف خارجی این سیم پیچ با پوشش فولادی پوشانده شده است و در داخل قسمت توخالی یک پیستون وجود دارد که حرکت آن در داخل فضای توخالی توسط چشمه کنترل می شود.

6) سیم های سربی: این سیم ها اتصالات خارجی شیر برقی آبیاری هستند که به منبع برق وصل می شوند. جریان از طریق این سیم ها به شیر برقی آب عرضه می شود. هنگامی که به شیر برقی کشاورزی انرژی وارد می شود، جریان از طریق این سیم ها به شیر الکترومغناطیس جریان می یابد و هنگامی که انرژی دریچه الکترومغناطیسی تمام می شود، جریان ها توقف می یابند.

پیستون: فلزی استوانه ای شکل است و در قسمت توخالی شیر برقی آبیاری قرار می گیرد. هنگامی که جریان الکتریکی از شیر برقی آب عبور می کند، میدان مغناطیسی در فضای توخالی ایجاد می شود. به همین دلیل پیستون تمایل دارد به صورت عمودی در فضای توخالی حرکت کند. هنگامی که جریان الکتریکی در شیر برقی کشاورزی متوقف می شود، میدان مغناطیسی نیز متوقف می شود و پیستون به دلیل نیروی چشمه در محل موجود باقی می ماند و متوقف می شود..

8) فنر: پیستون به دلیل عملكرد میدان مغناطیسی در برابر عملکرد چشمه، درون فضای توخالی حركت می كند. میدان مغناطیسی ایجاد شده در داخل شیر برقی آب تمایل دارد که پیستون را جابجا کند، اما فنر تمایل دارد که حرکت پیستون را در آن موقعیتی که قرار دارد متوقف کند. این عمل چشمه در برابر میدان مغناطیسی برای نگه داشتن پیستون در یک موقعیت خاص باعث می شود که جریان موجود در شیر ​​برقی متوقف شود. فنر در فضای توخالی عمل بسیار مهمی را انجام می دهد. به همین دلیل، پیستون در حالت عمودی قرار دارد. بنابراین فنر در هنگام متوقف شدن جریان شیر ​​برقی، به نگه داشتن پیستون در موقعیت مورد نظر کمک می کند. فنر همچنین به دلیل نیروی مایع در بدنه ی سوپاپ از حرکت پیستون جلوگیری می کند. هنگامی که فنر در آنجا نبود،مایع موجود به سمت بالا حرکت می کند. بنابراین چشمه پیستون را وادار می سازد تا مایعات را کنترل کند. این کار باعث می شود حرکت پیستون به حدی برسد که جریان الکتریکی از طریق شیر برقی آبیاری جریان یابد.

9) دیافراگم: قسمت مهمی از دریچه است که مایعات در آن جریان دارد. در واقع یک ارتباط بین درگاه ورودی و خروجی است. جریان سیال از پورت ورودی به درگاه خروجی از این طریق صورت می گیرد. در دریچه های معمولی این پورت با دیسک، دریچه ای که قسمت انتهایی ساقه به آن وصل شده است را می پوشاند. بنابراین در دریچه های معمولی، باز شدن دهانه توسط دسته کنترل می شود. اما با وجود دریچه های الکترومغناطیسی، باز شدن دهانه توسط پلنگ کنترل می شود. حرکت پیستون به نوبه خود توسط فنر و جریان جاری شده از طریق شیر برقی کشاورزی کنترل می شود.

چگونگی عملکرد شیر برقی کشاورزی

در ابتدا سنسور فرآیند را به سمت خروجی شیر سوپاپ نورد جاری می کند. هنگامی که احساس کرد مقدار مشخصی از جریان سیال پشت دریچه ذخیره شد، به جریان اجازه می دهد تا از شیر برقی آب عبور کند. به همین دلیل میدان مغناطیسی تولید می شود و این میدان باعث ایجاد حرکت پیستون در برابر چشمه می شود. به همین دلیل پیستون به سمت بالا حرکت می کند و امکان باز کردن دهانه را فراهم می کند. در این لحظه جریان سیال از پورت ورودی به درگاه خروجی می رسد. اگر جریان عبوری از شیر برقی آب ثابت باشد، موقعیت باز شدن دهانه ثابت می ماند. اگر سنسور حس کند جریان بیشتری از مایعات نیاز دارد، این امکان را ایجاد می کند که جریان از شیر برقی کشاورزی عبور کند و باعث ایجاد میدان مغناطیسی بیشتر علاوه بر حرکت به سمت بالای بیشتر از پیستون می شود. این کار منجر به باز شدن بیشتر دهانه و جریان بیشتر مایعات از درگاه ورودی به خروجی می شود. اگر جریان مورد نیاز مایعات کمتر باشد، سنسور اجازه عبور جریان کمتر از شیر سوپاپ را می دهد.قیمت شیر برقی آب بستگی به عملکرد آن دارد.

هنگامی که سنسور تشخیص دهد که در این فرآیند دیگر نیازی به مایعات نیست، جریان جاری به دریچه الکترومغناطیس را به طور کامل متوقف می کند. به همین دلیل شیر برقی کشاورزی از انرژی تخلیه می شود و پیستون به به پایین ترین حالت خود می رسد و دریچه را به طور کامل می بندد. در نتیجه جریان سیال از درگاه ورودی به درگاه خروجی متوقف می شود. به این ترتیب سیم پیچ سولونوئید سوپاپ طوری کار می کند که گویی توسط انسان اداره می شود. در صورت نیاز توسط مقدار مشخصی از مایعات، شیر را تا حد لازم باز می كند و هنگامی كه جریان لازم نباشد، شیر را كاملاً میبندد.

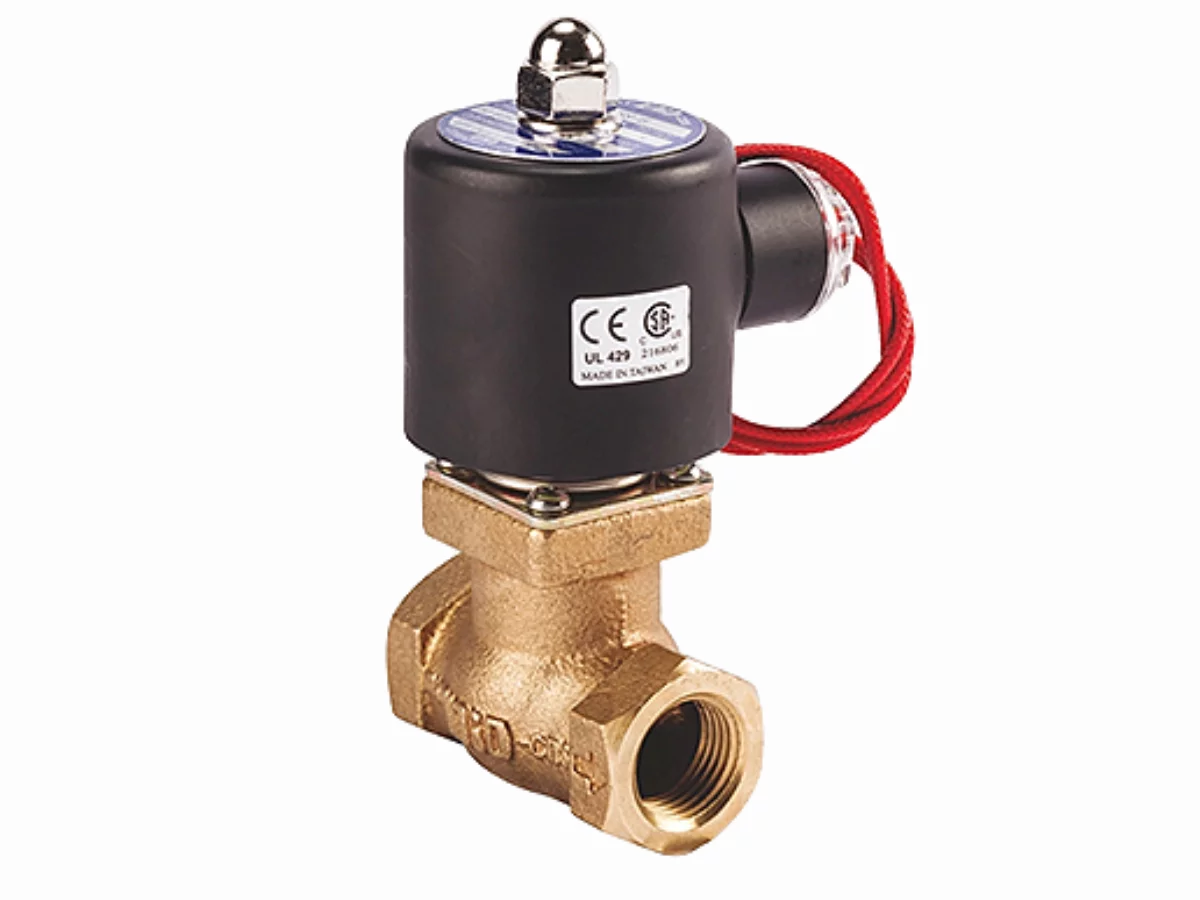

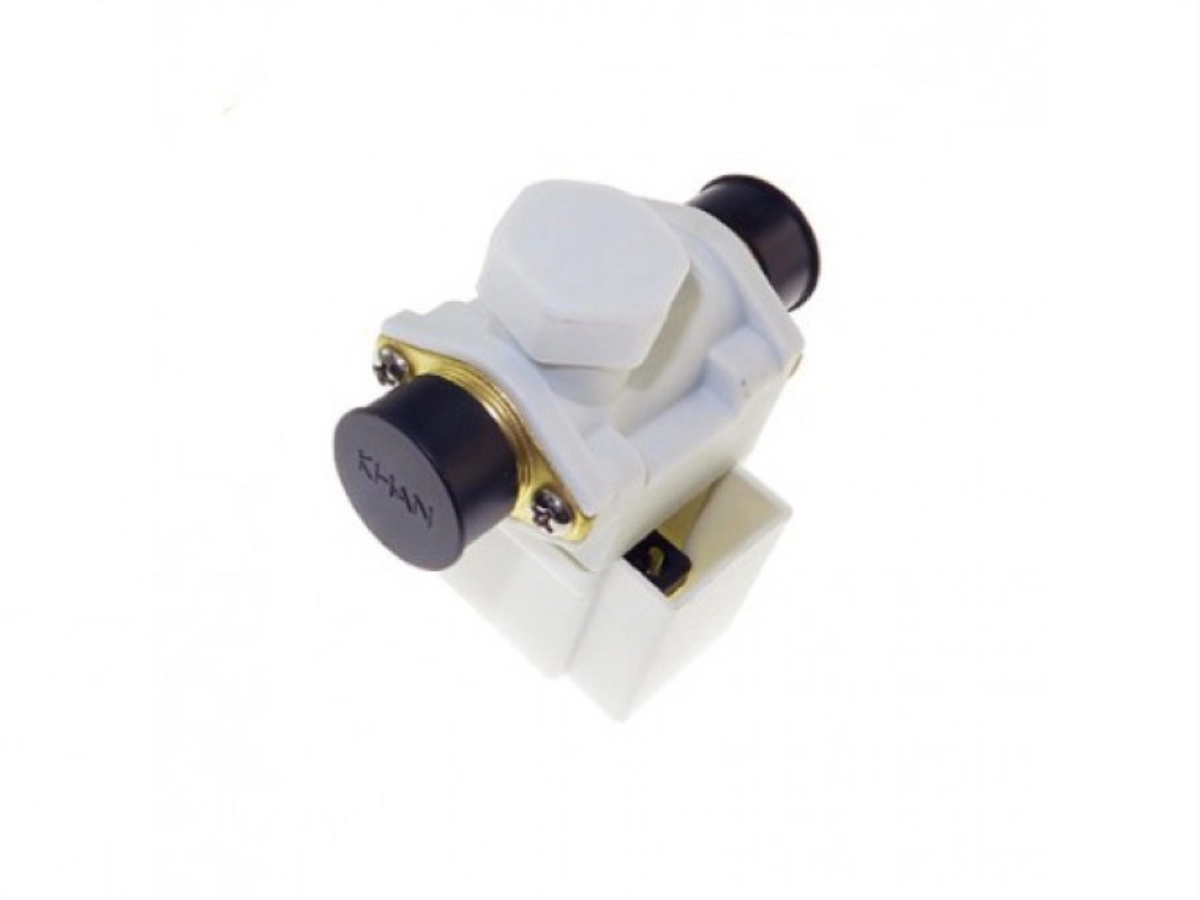

انواع شیر برقی آبیاری

شیر برقی آبیاری که در بالا توضیح داده شد، شیر برقی آبیاری دو طرفه است. این شیر تنها دو پورت دارد. این شیر همچنین به عنوان سوپاپ دو طرفه مستقیم عمل میکند. همچنین دریچه های برقی سه طرفه و چهار طرفه با عملکرد مستقیم وجود دارد که برای کاربردهای مختلف استفاده می شود. دریچه های برقی دو طرفه برنجی، دریچه های برقی 2/2 طرفه که این دریچه توسط یک الکترون فعال شده و در کسری از ثانیه باز می شود. شیر برقی کشاورزی یک دریچه کنترل شده الکترو مکانیکی است. این شیر دارای یک سیموئید است که یک سیم پیچ برقی با هسته فرومغناطیسی متحرک در مرکز آن وجود دارد. این هسته را پیوندگر می گویند. در حالت سکون، پیستون در یک دهانه کوچک بسته می شود. جریان الکتریکی از طریق سیم پیچ، یک میدان مغناطیسی ایجاد می کند. میدان مغناطیسی نیرویی روی پیوند گر وارد می کند. در نتیجه، پیستون به سمت مرکز سیم پیچ کشیده می شود تا دهانه باز شود. این یک اصل اساسی است که در باز و بسته کردن دریچه های برقی استفاده می شود. دریچه های برقی از جمله پرکاربردترین اجزای موجود در مدارهای گاز و مایع هستند. برخی از نمونه های استفاده از شیرهای برقی شامل سیستم های گرمایشی، فناوری هوای فشرده، اتوماسیون صنعتی، استخرها، سیستم های آبپاش، ماشین لباسشویی، تجهیزات دندانپزشکی، سیستم های شستشوی ماشین و سیستم های آبیاری است.

توابع مدار شیرهای برقی

دریچه های برقی برای توزیع یا مخلوط کردن جریان گاز یا مایع در یک لوله استفاده می شود. هدف خاصشیر برقی آب با عملکرد مدار آن بیان شده است. سوپاپ دو طرفه دارای دو پورت (ورودی و خروجی) و دو موقعیت (باز یا بسته) است. سوپاپ دو طرفه می تواند "معمولاً بسته" (بسته شده در حالت انرژی زا) یا "معمولاً باز" (در حالت انرژی زا باز شود) باشد. سوپاپ 3/2 طرفه دارای سه پورت و دو موقعیت است و بنابراین می تواند بین دو مدار جابجا شود. دریچه های 3/2 راهه می توانند عملکردهای متفاوتی مانند بسته شدن معمولی، معمولاً باز و یا منحرف داشته باشند. درگاه های بیشتر یا ترکیبی از دریچه ها در ساخت و ساز یک واحد امکان پذیر هستند. در ادامه ی مطلب چند نمونه از متداول ترین توابع مدار آورده شده است. عملکرد مدار یک شیر در دو جعبه مستطیل شکل برای حالت انرژی زا این گونه است که فلش های موجود در جعبه جهت جریان بین پورت های سوپاپ را نشان می دهند.

دسته بند ی شیر های برقی از نظر عملکرد و ساختار

1. مستقیم عمل می کنند

شیر برقی آب با عملکرد مستقیم ساده ترین نوع ساختمان را دارند. این نوع شیر برقی کشاورزی از یک دهانه کوچک جریان می یابد که می تواند توسط یک لوله کش با واشر لاستیکی در قسمت پایین بسته شود. فنر كوچك، قلاب را به سمت پایین نگه می دارد تا دریچه را ببندد. پیستون از ماده فرومغناطیسی ساخته شده است. یک سیم پیچ برقی در اطراف پیستون قرار گرفته است. به محض این که انرژی الکتریکی سیم پیچ به حد کافی برسد، یک میدان مغناطیسی ایجاد می شود که پیستون را به سمت مرکز سیم پیچ می کشد. این باعث باز شدن دریچه می شود تا سیال بتواند از آن عبور کند. به این سوپاپ معمولاً بسته (NC) گفته می شود. یک شیر معمولی باز (NO) مخالف این روش کار می کند و دارای ساختاری متفاوت است به گونه ای که هنگام تغذیه الکترونوئید، دیافراگم باز می شود. هنگامی که سلوئید فعال می شود، دهانه بسته می شود. حداکثر فشار کارکرد و سرعت جریان مستقیماً با قطر دهانه و نیروی مغناطیسی شیر برقی آبیاری ارتباط دارد. بنابراین از این شیر برای سرعت جریان نسبتاً کم استفاده می شود. شیر برقی آب که مستقیم کار می کنند نیاز به حداقل فشار یا اختلاف فشار ندارد، بنابراین می توان از 0 بار تا حداکثر فشار مجاز از آن ها استفاده کرد.

2. غیر مستقیم عمل می کند.

شیر برقی آبیاری غیرمستقیم از فشار دیفرانسیل روی پورت های سوپاپ استفاده می کنند، تا باز و بسته شوند. معمولاً این دریچه ها به حداقل فشار دیفرانسیل در حدود 0.5 بار نیاز دارند. ورودی و خروجی توسط یک غشای لاستیکی از هم جدا می شود که به آن دیافراگم نیز گفته می شود. این غشاء سوراخ كوچكی دارد كه باعث می شود جریان در محفظه فوقانی جاری شود. فشار و فنر پشتیبان بالای غشاء باعث می شود كه دریچه بسته نماند. محفظه بالای غشاء توسط یک کانال کوچک به درگاه فشار کم وصل می شود. این اتصال توسط یک الکترون در حالت بسته مسدود می شود. قطر این دیافراگم از قطر سوراخ غشاء بزرگتر است. هنگامی که انرژی الکتریکی وارد می شود، دیافراگم باز می شود و این باعث می شود فشار بالای غشاء کم شود. به دلیل اختلاف فشار در هر دو طرف غشاء، غشاء جریان می یابد و می تواند از پورت ورودی به پورت خروجی حرکت کند. محفظه فشار اضافی در بالای غشاء مانند یک تقویت کننده عمل می کند. بنابراین با یک الکترولیت کوچک می توان میزان زیادی از جریان را کنترل کرد. شیرهای برقی غیرمستقیم فقط می توانند برای یک جهت جریان استفاده شوند. سوپاپ های برقی غیرمستقیم در برنامه های کاربردی با دیفرانسیل فشار کافی و سرعت بالا از جریان مورد نظر مانند سیستم های آبیاری، دوش یا سیستم شستشوی ماشین استفاده می شوند. دریچه های غیرمستقیم همچنین به عنوان دریچه های کنترل شده معرفی می شوند.

3. نیمه کاره

شیر برقی آبیاری نیمه کاره خواص هر دو نوع شیرهای مستقیم و غیرمستقیم را دارند. این امر به آن ها اجازه می دهد تا در سرعت پایین کار کنند، اما آن ها می توانند سرعت بالایی نیز داشته باشند. آن ها تا حدودی مانند دریچه های غیرمستقیم به نظر می رسند. همچنین دارای یک غشای متحرک با یک دریچه کوچک و محفظه فشار در هر دو طرف هستند. تفاوت آن ها با دریچه های غیرمستقیم در این است که پیستون برقی در آن ها مستقیماً به غشا متصل است. هنگامی که پیستون بلند شد، مستقیماً غشای متصل به خود  را بلند می کند تا دریچه باز شود. در همان زمان یک دهانه ی دیگر توسط پیستون باز می شود که قطر آن کمی بزرگتر از دهانه اول در غشاء است. این باعث می شود فشار در محفظه بالای غشاء کم شود. در نتیجه غشاء نه تنها توسط پیستون، بلکه با اختلاف فشار نیز برداشته می شود. این ترکیب باعث می شود که شیر از سرعت صفر کار کند و همچنین می تواند سرعت جریان نسبتاً زیادی را کنترل کند. غالباً دریچه های نیمه کاره دارای سیم پیچ های قوی تری نسبت به دریچه های غیرمستقیم هستند. دریچه های نیمه کاره که گاهی اوقات به عنوان سوپاپ های برقی کمکی نیز استفاده می شوند.

4. سوپاپ های 3/2 راهی که مستقیم کار می کنند

یک دریچه برقی 3/2 طرفه دارای سه پورت و دو حالت سوئیچینگ است. در هر حالت تعویض، دو یا سه درگاه به هم متصل هستند. با فعال کردن الکترون، حالت سوئیچ سوپاپ برقرار می شود و ارتباط متفاوتی بین درگاه های سوپاپ برقرار می شود. پورت سمت چپ پورت ورودی (P) است. در حالت انرژی زا، سیال می تواند از پورت در سمت چپ به درگاه اگزوز جریان یابد. همچنین می تواند از درگاه سمت راست به بندر سمت چپ جریان یابد.

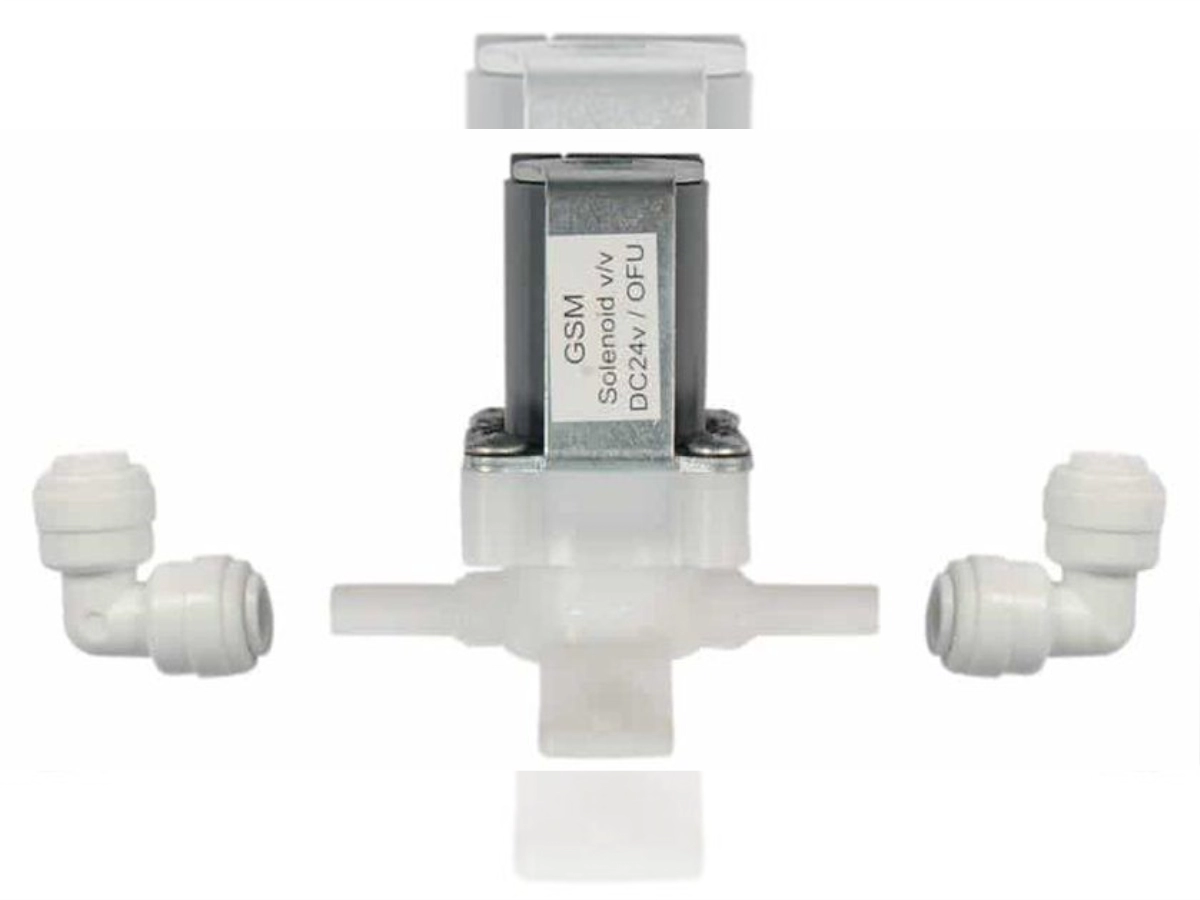

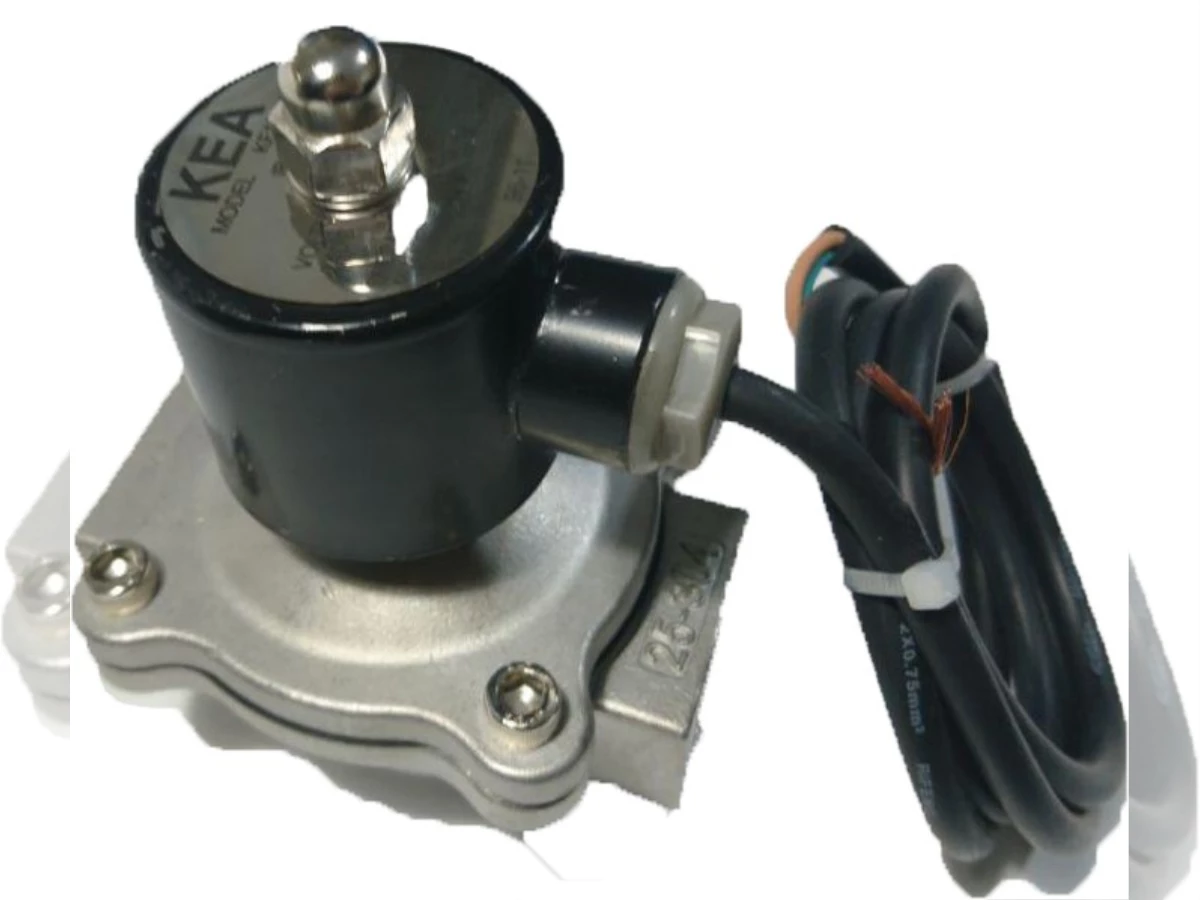

5. شیر برقی 24 ولت

دستگاه شیر برقی مایعات 24 ولت دستگاهی است که در ابعاد مختلفی تولید شده است این دستگاه مصارف مختلف و زیادی دارد این دستگاه در ابعاد و سایز های مختلفی طراحی و تولید میشود در حقیقت این دستگاه به عنوان یک قطع کننده مسیر سیالاتی مانند مواد مایعاتی و یا گازی مورد استفاده قرار میگیرد. نحوه عملکرد این دستگاه به این صورت است که هنگامی که جریان برق به داخل سیم پیچیده شده به دور هسته فلزی یا همان قطعه ی داخل شیر برقی وارد میشود، در داخل دستگاه سیم پیچ میدان مغناطیسی ایجاد می شود و سبب یک حالت مغناطیسی در دستگاه می شود و همچنین بوبین به میله آهنی که باعث باز یا بسته شدن مسیر مواد مایع میشود در این شکل دریچه آب باز شده و آب جریان پیدا می کند و هنگام مسدود شدن جریان برق حالت

مغناطیسی دستگاه از بین می رود و بوبین به میله آهنی یا برنجی،به سمت پایین فشار می آورد و جریان آب مسدود می شود.

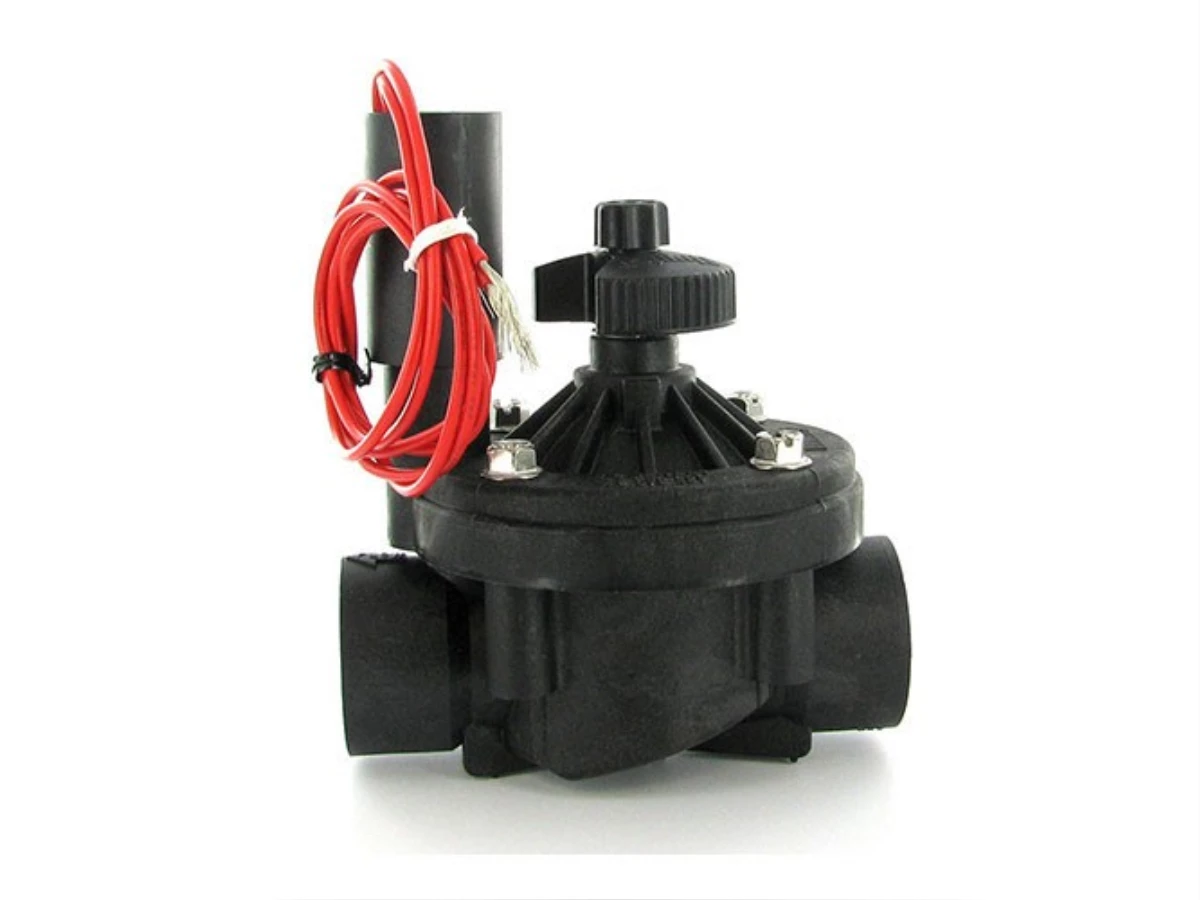

6. شیر برقی hunterو فروش شیر برقی هانتر

از دستگاه شیر برقی هانتر برای قطع و وصل نمودن جریان آب استفاده میکنند و همچنین از این دستگاه برای سایر مواد در مسیر اتصال خط های لوله اصلی به لوله ‌های فرعی می ‌توان استفاده نمود. این دستگاه توسط کنترلرها قابل مدیریت و هماهنگی است که بر روی کلاهک درب دار این دستگاه یک پیچ ساخته شده که توسط آن می‌توان جریان سیال را به طور دستی مسدود کرد و کارهایی مانند امور مربوط به تعمیرات و نگهداری شیر برقی را روی خط و بدون هیچ گونه مشکلی انجام داد. قیمت شیر برقی هانتر بستگی به کارایی و میزان قدرت آن دارد. شیر برقی 220 ولت یکی از انواع شیر های موجود است.

مشخصات شیر برقی 1 اینچ هانتر

محدوده قدرت : توان عبور این دستگاه ۷۵ الی ۴۵۰ لیتر در یک دقیقه است

فشار کارکرد این دستگاه : ۱٫۵ الی ۱۰ اتمسفر میباشد

حداکثر دمای قابل تحمل برای این دستگاه: شیر های برقی هانتر میتوانند دمایی تا محدوده ی ۶۶ درجه سانتی گراد را تحمل و مقاومت کنند.

مشخصات سلنوئید شیر برقی ۱ اینچ هانتر : VAC ۲۴ ولت و شدت جریان این دستگاه ۳۷۰ میلی آمپر میباشد

این دستگاه بدنه ی محکمی دارد که ساخته شده از پلیمر سخت و مقاوم با قابلیت تحمل فشار تا ۱۰٫۵ بار

ابعاد این دستگاه : ارتفاع ۱۳ cm، طول ۱۱ cm و عرض ۶ cm

از شیر برقی هانتر 2 اینچ جهت مسدود کردن و وصل کردن جریان مایع ودیگر مواد در مسیراتصال خطوط لوله اصلی به لوله ‌های فرعی استفاده میکنند. شیر برقی هانتر ۲ اینچ توسط کنترلر قابل برنامه ‌ریزی و مدیریت است. همچنین در مواقع لزوم تنظیمات این دستگاه را می‌توان به صورت دستی و بدون نیاز به جریان برق انجام داد. در این دستگاه تنظیماتی وجود دارد که توسط شیر کوچک تعبیه شده بر بالای شیر برقی هانتر ۲ اینچ، امکان تنظیم حدودی دبی وجود دارد. شیر برقی 2 اینچ عملکرد های بسیار زیادی دارد. یکی دیگر از انواع شیر ها، آبیاری است که قیمت شیر برقی آبیاری تنوع زیادی دارد.

شیر برقی Rain

از این شیر برقی آب هم مثل دستگاه های یک اینچ و دو اینچ میتوان برای قطع و وصل نمودن جریان مایع در مسیر اتصال خطوط لوله اصلی به لوله‌ های فرعی می‌توان بهره برد. شیر برقی رین توسط یک سری از کنترلر ها قابل تنظیم و مدیریت می‌باشد. بر روی کلاهک این دستگاه یک پیچ موجود می باشد که توسط آن می‌توان جریان ماده را به طور دستی قطع نمود وعملکرد هایی مانند تعمیرات و تنظیم و نگهداری شیر برق را روی خط، به آسانی و بدون هیچگونه مشکلی تکمیل نمود.

امروزه شیر برقی آبیاری یک دریچه محبوب است و در بسیاری از زمینه ها چه از لحاظ ساختاری و چه از لحاظ صنعتی بسیار مورد استفاده قرار می گیرد. برای مثال دریچه های برقی در بسیاری از زمینه های صنعتی و عمرانی به ویژه در زمینه های مربوط به مایع و هوای فشرده مورد استفاده قرار می گیرند. از گاز بخار، گاز فشرده شده با بخار، برای سیستم هتل ها، دیگ، اجاق گاز، نیروگاه آبی استفاده می کنند. شیر برقی آبیاری که بصورت ویژه برای کنترل از راه دور طراحی شده است، یک مؤلفه مهم سیستم کنترل آبیاری اتوماتیک است. در زندگی روزمره، شیرهای برقی در زمینه شیرهای آب برای شستشو ماشین ها، واشرهای ماشین لباسشویی، شیرهای معکوس برای سیستمهای تهویه مطبوع دو طرفه و آبرسانی در خانواده ها مورد استفاده قرار میگیرد. علاوه بر این، شیر برقی آب همچنین در بسیاری از کارخانه ها، کارهای ساختمانی، تهویه مطبوع (AC) نیز مورد استفاده قرار می گیرد.

مزایای استفاده از شیر برقی آبیاری

شیر برقی آب تقریباً برای هر نوع ماشین قابل استفاده است. به ویژه که شیر برقی آب را می توان با تجهیزات اتوماسیون برای کنترل خودکار ترکیب کرد. برای سیستم های کنترل اتوماسیون، شیر برقی آب کنترل اتوماتیک را آسان تر و کارآمد تر می کنند. زیرا آن ها به طور خودکار توسط سیگنال های الکترومغناطیسی باز و بسته می شوند. در مقایسه با سایر شیر مکانیکی یا گازی، شیر برقی آب هزینه کمتری دارد و می تواند دوام بیشتری داشته باشد. هنگامی که شیر برقی آب به شدت آسیب دیده باشد، فقط تعویض سیم پیچ امکان پذیر است و سیم پیچ نیز بسیار ارزان است. از نظر طراحی، شیر برقی آبیاری یک شکل کوچک و ساده دارد. بنابراین می توان آن را به راحتی در بسیاری از نقاط مختلف نصب کرد. دریچه ها همچنین می توانند در مناطق کم دما یا دمای بالا کار کنند. از موادی مانند مس، پلاستیک، استیل ضد زنگ ساخته شده اند و برای بسیاری از محیط ها مناسب هستند. توانایی باز و بسته شدن خودکار توسط نیروی الکترومغناطیسی نیز یکی از مزایای شیر برقی آب است. علاوه بر این سرعت باز شدن دریچه بسیار زیاد (معمولاً کمتر از 1 ثانیه) است. شیر برقی آبیاری در بسیاری از ولتاژها از جمله DC و AC قابل استفاده است.

مضرات شیر برقی آب

دوام شیر برقی کشاورزی در مقایسه با شیر کنترل موتور الکتریکی خیلی زیاد نیست. سیال از طریق دریچه تحت تأثیر جریان قرار می گیرد. جریان پیش از شیر همیشه بیشتر از جریان برگشتی شیر است. قیمت شیر برقی کشاورزی بستگی به کارایی و میزان قدرت آن دارد.
