واحد مراقبت هوای فشرده

واحد مراقبت پنوماتیک

فهرست مطالب

واحد مراقبت پنوماتیک تجهیزی ضروری برای سیستم های هوای فشرده

واحد مراقبت پنوماتیک هوای فشرده در سیستم‌ها و کمپرسورهایی که با هوای فشرده سروکار دارند و کار می‌کنند برای تصفیه هوا استفاده می شود. این سیستم برای آماده سازی هوای فشرده مناسب جهت استفاده در بخش های مختلف اهمیت بسیار بالایی دارد. هوای هر استان و شهر با توجه به موقعیت جغرافیایی و شرایط آب و هوایی به یکدیگر تفاوت دارد. در واقع هوایی که ما آن را تنفس می کنیم در هر شهر و استان متفاوت است. به عنوان مثال در کلان شهر ها این هوا آلوده و دارای چربی و غلظت آلاینده بسیاری است. در نزدیکی دریا هوا دارای رطوبت بسیار بالا است و در مناطق نزدیک به کویر ما شاهد آب و هوای خشک با غلظت ذرات و گردوغبار بالا هستیم. با توجه به این تفاوت ها استفاده از واحد مراقبت پنوماتیک هوای فشرده در سیستم‌های کمپرسور هوا بسیار اهمیت پیدا می کند. با توجه به ماهیت کمپرسور های پنوماتیک که هوای معمولی را تا چند برابر فشرده می‌کنند. استفاده از سیستم مراقبت پنوماتیک جهت تصفیه و فیلترینگ هوای فشرده شده بسیار با اهمیت است.

واحد مراقبت پنوماتیک

واحد مراقبت پنوماتیک چیست؟

همان طور که گفته شد هوای وارد شده در کمپرسور ها کثیف و آلوده است. این آلودگی ها می تواند شامل رطوبت، آلودگی محیطی و آلاینده ها باشد. هر کدام از این موارد می تواند باعث آسیب رسیدن به تجهیزات شود. سیلندرها و شیرهای تخلیه و تحت فشار می‌توانند توسط این موارد آسیب ببیند. برای جلوگیری از آسیب رسیدن به این موارد باید از واحد مراقبت پنوماتیک در کمپرسور های هوا استفاده کرد. در واقع بعد از اینکه هوای جمع شده در کمپرسور ها خشک شد این هوا وارد واحد مراقبت پنوماتیک می شود. در این واحد هوای فشرده شده وارد بخش های سه گانه شده و توسط واحد مراقبت پنوماتیک مورد بررسی قرار می‌گیرد.

وظیفه واحد مراقبت پنوماتیک

وظیفه واحد مراقبت پنوماتیک در واقع فیلتر کردن آلاینده و گردوغبار موجود در هوا است. این واحد در واقع هوا را بر اساس کاربرد آن تمیز می کند. ذرات معلق موجود در هوا شامل گردوغبار، خاک و حتی زنگ‌زدگی‌های موجود در هوا را جذب می کند و حتی مایعات موجود در هوا مانند آب و روغن را جداسازی می کند. وظیفه واحد مراقبت پنوماتیک در تنظیم کننده های هوا، شیرهای کنترل و دستگاه های هدایت هوا و موتورها و کمپرسور های تنظیم هوا به شدت مورد استفاده است.

با توجه به اهمیت هوای فشرده در صنایع و بخش های مختلف استفاده از واحد مراقبت پنوماتیک بسیار ضروری و مهم است. تنظیم فشار نامنظم و یا نامناسب می تواند باعث آسیب دیدن بخش های مختلف شود. همچنین در صورتی که فشارها مناسب نباشد و از واحد مراقبت هوا استفاده نشود باعث می شود که هوای فشرده به صورت بی رویه آب مصرف شده و به هدر رود. در این صورت شما باید انرژی بیشتری برای تولید هوای فشرده مصرف کنید که این به معنی افزایش هزینه برای شما خواهد بود.  افزایش فشار در کمپرسور ها باعث می شود که فرسودگی قطعات داخلی این کمپرسور ها تشدید شود و درنتیجه عمر آن‌ها کوتاه تر شود و هزینه نگهداری از این تجهیزات افزایش پیدا کند. واحد مراقبت پنوماتیک می تواند به‌راحتی این هزینه ها را کاهش داده و سیستم‌های هوای فشرده و کمپرسور های شما را در شرایط مطلوب کاری نگهداری کند.

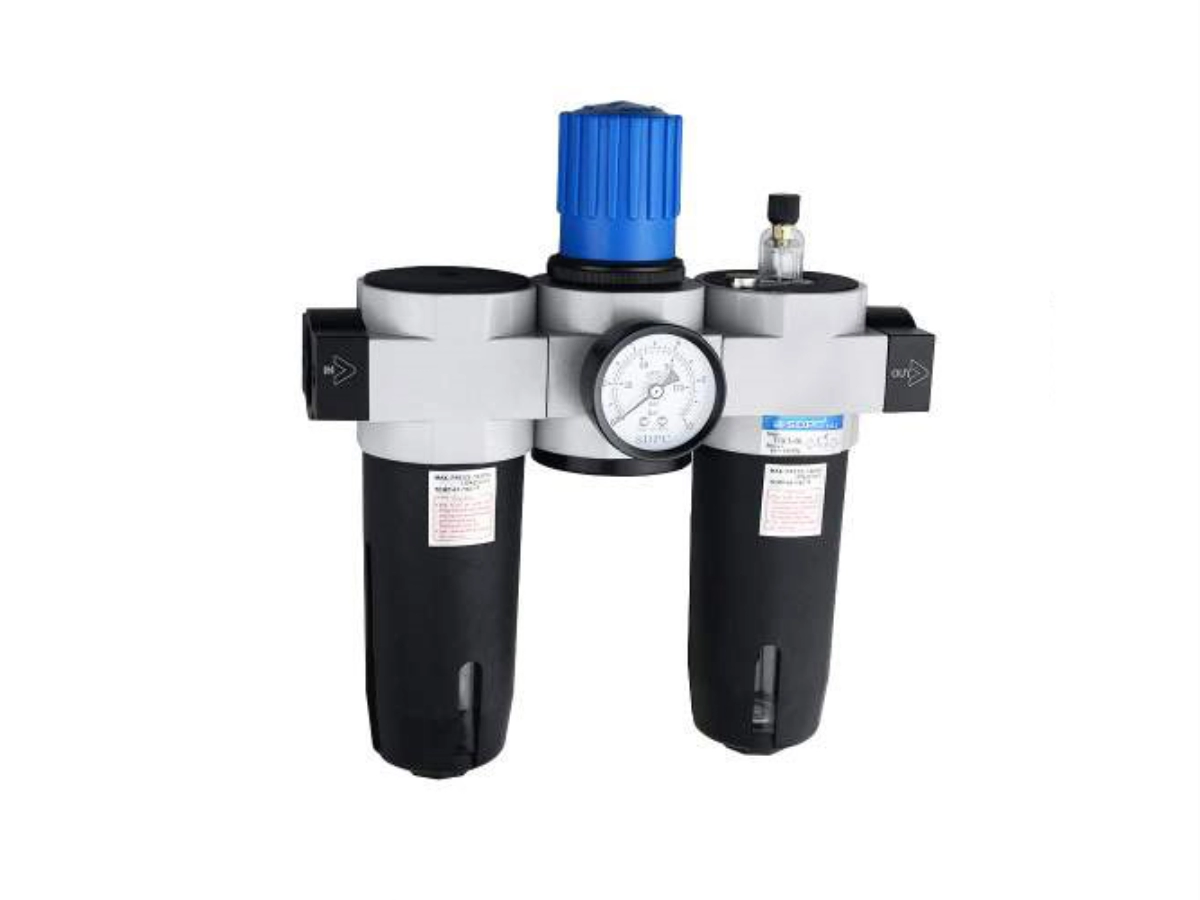

واحد مراقبت هوای فشرده 3 تکه

دلایل استفاده از واحد مراقبت پنوماتیک

با توجه به موارد گفته و وجود ذرات و آلاینده در هوا برای اینکه هوای مناسب و سالمی برای کارهای خود داشته باشیم برای از واحد مراقبت پنوماتیک استفاده کنیم. استفاده از واحد مراقبت پنوماتیک علاوه بر اینکه می تواند هوای فشرده شده را به راحتی فیلتراسیون کند می تواند باعث افزایش طول عمر دستگاه ها نیز شود. انتقال ذرات روغن، آلاینده، گردوغبار و موارد این‌چنینی در کمپرسور ها باعث آسیب دیدن بخش های داخلی دستگاه های هوای فشرده شده و حتی می تواند در خطوط انتقال و لوله ها و محل استفاده نیز آسیب هایی را وارد کند. در واقع این آلاینده ها در هر نقطه ای که دستگاه مورد استفاده قرار گیرد باعث ایجاد مشکل خواهند شد.

راهنمای خرید واحد مراقبت هوا

بر اساس نوع استفاده از هوای فشرده شده باید از واحد مراقبت هوای مناسب استفاده کرد. به عنوان مثال در صنایع دارویی و صنایع غذایی هوای فشرده ای که وارد دستگاه های این صنایع می شود باید از فیلترهای مناسبی عبور کند و به همین دلیل واحد مراقبت هوا در این بخش نقش بسیار حیاتی را ایفا می کند. حتی در صنعت هواپیمایی نیز که هوای داخل کابین هواپیما باید به صورت مناسب و پیوسته مورد پالایش و فیلتر قرار گیرد از دستگاه های واحد مراقبت هوا با ویژگی های خاص استفاده می شود که توانایی کار در ارتفاع و شرایط خاص را داشته باشند. در پزشکی نیز از این دستگاه استفاده می شود و آن ها نیز باید دارای ویژگی ها و استاندارد های خاصی باشند.

 در صنایع و کمپرسور ها و دستگاه هایی که با هوای فشرده کار می‌کنند نیز می توان از واحد مراقبت پنوماتیک استفاده کرد. برای خرید واحد مراقبت هوا باید نوع دستگاهی که قرار است بر روی آن نصب شود و مقدار فشار و سیستم عملکرد آن‌ها به خوبی مشخص شود.

قیمت واحد مراقبت هوای فشرده

بر اساس نوع دستگاه مصرفی هزینه و قیمت واحد مراقبت پنوماتیک می تواند متفاوت باشد. برای اینکه قیمت واحد مراقبت پنوماتیک را به راحتی به دست بیاورید می تواند به صفحات فروش این قطعه در همین سایت مراجعه کنید و به راحتی از قیمت بروز این قطعات مطلع شوید. این نکته را به یاد داشته باشید که به دلیل استفاده از دستگاه ها و کمپرسور های مختلف ممکن است قیمت واحد مراقبت پنوماتیک در انواع مختلف متفاوت باشد.

برای اینکه قیمت واحد مراقبت هوا را بتوان محاسبه کرد باید عوامل زیر را در تعیین قیمت آن در نظر گرفت. هرکدام از این بخش ها می‌توانند تأثیر مهمی در تعیین قیمت این دستگاه داشته باشند. این موارد عبارت‌اند از:

  • کیفیت ساخت و نوع بدنه واحد مراقبت پنوماتیک
  • نوع فیلتر استفاده شده
  • مقدار حساسیت فیلتر و اینکه تا چند میکرون توانایی جذب را دارا است
  • کیفیت اجزای داخلی و همچنین نوع مدل و برند واحد مراقبت پنوماتیک

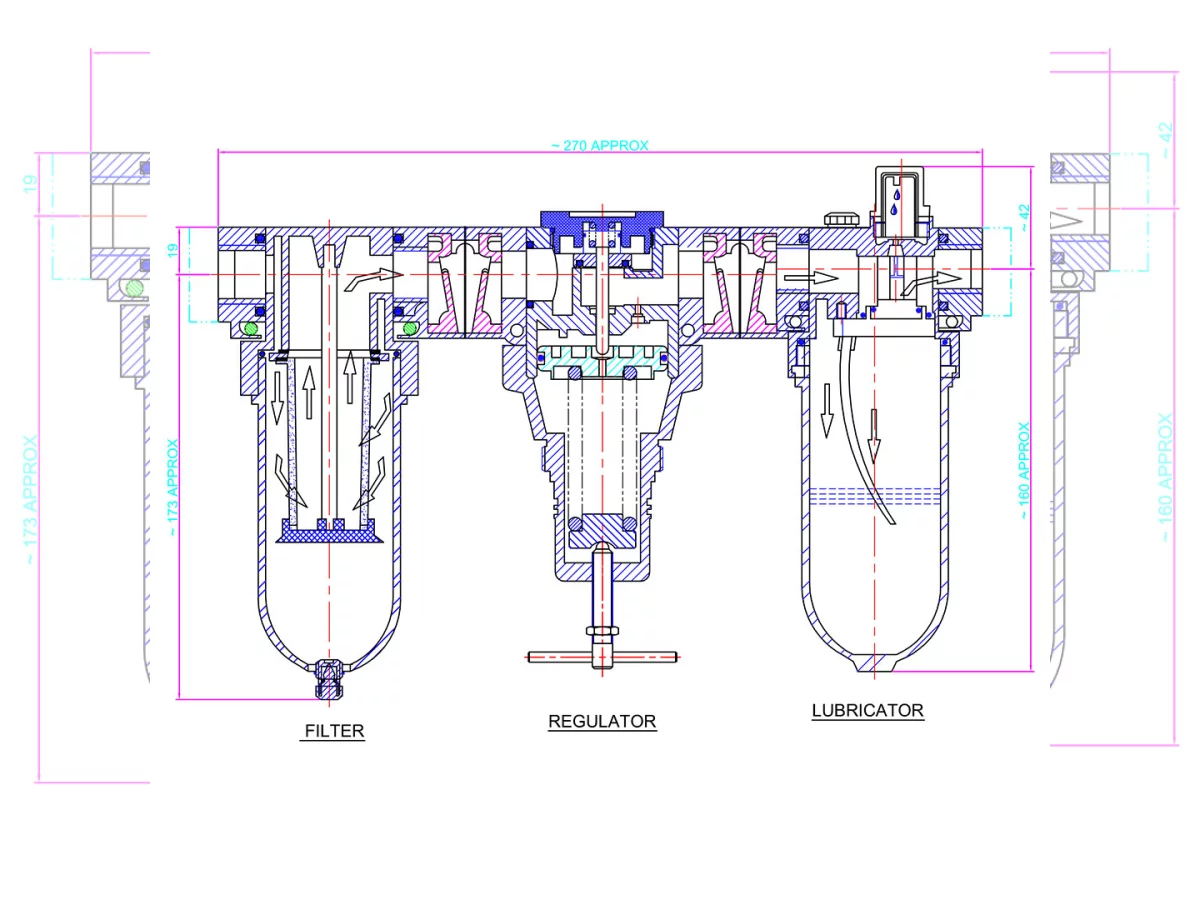

اجزای واحد مراقبت هوای فشرده

بخش های اصلی واحد مراقبت پنوماتیک

واحد مراقبت پنوماتیک عموماً دارای سه بخش عمده و اساسی است و هر کدام از این سه بخش وظایف خاص خود را دارا می باشند. اختلال در عملکرد هر کی از این سه بخش می تواند عملکرد کل دستگاه را با مشکل مواجه کند. اهمیت این سه بخش در این است که وظیفه هر کدام به نوعی مکمل وظیفه دیگری است. این سه بخش عبارت‌اند از:

  • رطوبت‌گیر پنوماتیک
  • رگلاتور پنوماتیک (تنظیم کننده فشار هوا )
  • روغن زن پنوماتیک

رطوبت‌گیر پنوماتیک چیست؟

یکی از بخش های مهم و حیاتی در واحد مراقبت پنوماتیک بخش رطوبت‌گیر پنوماتیک است. در واقع رطوبت‌گیر به علت داشتن یک نوع فیلتر خاص به نام فیلتر زینتری مخصوص و همچنین نوع ساختمان داخلی آن می تواند درصدی از رطوبت احتمالی باقی مانده در هوای را جدا و فیلتر نماید. به طور کلی در صورتی که هوای ورودی به واحد مراقبت پنوماتیک دارای ذرات باقی مانده احتمالی و ناخالصی های احتمالی باشد در این بخش درصد بسیار بالایی از این ذرات جذب می شود. همانطور که در بالا گفته شد وظیفه رطوبت‌گیر بسیار حیاتی و مهم است.

استفاده مناسب از فیلتر در واحد مراقبت پنوماتیک

با استفاده از واحد مراقبت پنوماتیک می توان به راحتی این مشکلات را برطرف کرد. در هوا اندازه ذرات معلق ممکن است تا مقیاس‌های چند میکرومتر نیز کوچک شده باشند. این ذرات معلق با این اندازه ها می‌توانند برای دستگاه ها و ابزارها مشکل ایجاد کنند. امروزه واحد مراقبت پنوماتیک می تواند ذرات معلق موجود در هوا را تا اندازه های 60 میکرومتر به راحتی جذب و فیلتر کند.  البته این قابلیت و ویژگی در واحد مراقبت پنوماتیک در دستگاه های صنعتی تا 5 میکرومتر نیز کاهش پیدا می‌کند. این نشان دهنده ظرافت و خاص بودن فیلترهای استفاده شده در این دستگاه ها است. این نکته را باید به یاد داشته باشید که هرچه فیلتر ها حساس تر باشند سرعت مسدود شدن آن‌ها و سریع تر و طول عمر آن‌ها کوتاه تر خواهد بود. به همین دلیل باید نسبت به تعویض به موقع این فیلتر ها دقت و زمانبندی مناسبی داشته باشید.

 فیلترهایی که به موقع تعویض نشوند باعث می شود که واحد مراقبت پنوماتیک به خوبی عمل نکند و درنتیجه باعث افت فشار موجود در هوا شود. اینکه فیلتر هوا کثیف و مسدود باشند در عمل آسیبی به دستگاه‌ها وارد نمی شود اما باعث می شود که بر دستگاه و همچنین واحد مراقبت پنوماتیک فشار بیش از حدی وارد شود که ممکن است باعث آسیب دیدن جدی این بخش ها شود.

فیلتر پنوماتیک

امروزه فیلترهای استفاده شده در واحد مراقبت پنوماتیک توانایی جذب آب را نیز دارند. البته این توانایی به سرعت هوای فشرده ورودی به واحد مراقبت بستگی دارد. به این معنی که فشار هوای ورودی و سرعت آن باید به قدر کافی و مناسب باشد که فیلتر توانایی جذب مایعات را داشته باشد. البته اگر فیلتر برای جلوگیری از ورود رطوبت استفاده شده باشد باید علاوه بر فیلتر یک نوع قابلیت زهکشی نیز در آن قرار داده شده باشد تا در صورت جمع شدن مایعات آن ها را به سمت خروجی هدایت کند. به طور معمول فیلترهایی که برای جذب مایعات و آب استفاده می شوند دارای یک کاسه از جنس پلی کربنات شفاف هستند که مایعات جمع شده در آن نگهداری می شوند. این کاسه ها به راحتی قابل مشاهده و برسی می باشند و می توان به راحتی آن‌ها را از دستگاه خارج و جدا کرد.



رگلاتور پنوماتیک چیست؟

یکی دیگر از قسمت های مهم واحد مراقبت پنوماتیک بخش رگلاتور پنوماتیک است. رگلاتور پنوماتیک در واقع نوعی دستگاه تنظیم فشار هوا در سیستم است. با توجه به اینکه در هر سیستم پنوماتیک هوای مورد نیاز با فشار خاصی کار می کند از این رگلاتور ها برای تنظیم فشار هوا و ایجاد فشار مناسب استفاده می‌شود. این فشار هوا در هر سیستم پنوماتیک بر اساس نوع کار می تواند بسیار متفاوت باشد. معمولاً این فشارها از 1 تا 12 بار می‌توانند تنظیم شوند.

رگلاتور ها در تنظیم فشار موجود در دستگاه ها باید بهترین عملکرد را داشته باشند. صرف نظر از جریان فشار هوا و نوسانات فشار هوا در دستگاه های مختلف، تأمین فشار هوای مناسبت و یکنواخت در کمپرسور ها امری بسیار ضروری و ح مهم است. به همین دلیل یک رگلاتور مناسب می تواند تأثیر بسیار بالایی در کاهش یا افزایش فشار هوای موجود در دستگاه داشته باشد. امروزه انواع مختلفی از رگلاتور های تنظیم فشار هوا در دستگاه ها استفاده می شود. ساده ترین نوع آن از کی دریچه غیر تعادلی استفاده می کند که به نوعی یک دریچه تنظیم است. در این نوع از رگلاتور شما با چرخاندن پیچ تنظیم باعث می‌شود که فنر موجود در پشت پیچ فشرده و یا آزاد شود و با این کار فشار وارد شده بر دریچه کم یا زیاد می‌شود و می تواند نوع و مقدار فشار هوای خروجی از دستگاه را تنظیم کرد؛ و هر چه که فنر باز تر باشد دریچه باز تر،  فشار هوا کمتر است و هرچه فنر فشرده تر باشد و دریچه بسته تر باشد فشار هوای خروجی بیشتر خواهد بود.

رگلاتور پنوماتیک

البته امروزه از رگلاتور های پیشرفته تر و بزرگتر نیز استفاده می شود. این رگلاتور ها نسبت به نمونه های ساده پیچیده تر هستند و می‌توانند با کارایی بالای خود تا حد زیادی فشار هوا را متعادل نگه دارند. امروزه بر اساس کارایی هر دستگاه کمپرسور و هوای فشرده از رگلاتور های خاص در واحد مراقبت پنوماتیک استفاده می شود.

روغن زن پنوماتیک چگونه کار می‌کند؟

یکی از قسمت های مهم و حیاتی در واحد مراقبت پنوماتیک بخش روغن زن پنوماتیک است. این بخش در واقع به نسبت مناسب هوای مصرف شده را چرب می‌کند. در سیستم‌های هوای فشرده از سیلندرها و قطعات تحت فشار استفاده می‌شود و در این بخش ها معمولاً از واشرهای پلاستیکی استفاده می شود. این واشرها در هنگام برخورد با هوای فشرده که عموماً خشک هستند دچار آسیب و فرسودگی می شوند. برای اینکه از این آسیب و فرسودگی جلوگیری شود معمولاً هوای فشرده شده را با استفاده از واحد روغن زن پنوماتیک مقداری چرب می‌کنند. اهمیت واحد روغن زن پنوماتیک زمانی بیش از پیش احساس می شود که این واشرهای پلاستیکی در هنگام برخورد با هوای چرب آسیب نبینند. به همین دلیل باید واحد روغن زن پنوماتیک به خوبی عمل کرده و چربی موجود در هوای فشرده را در حد مناسبی و متعادلی قرار دهد.

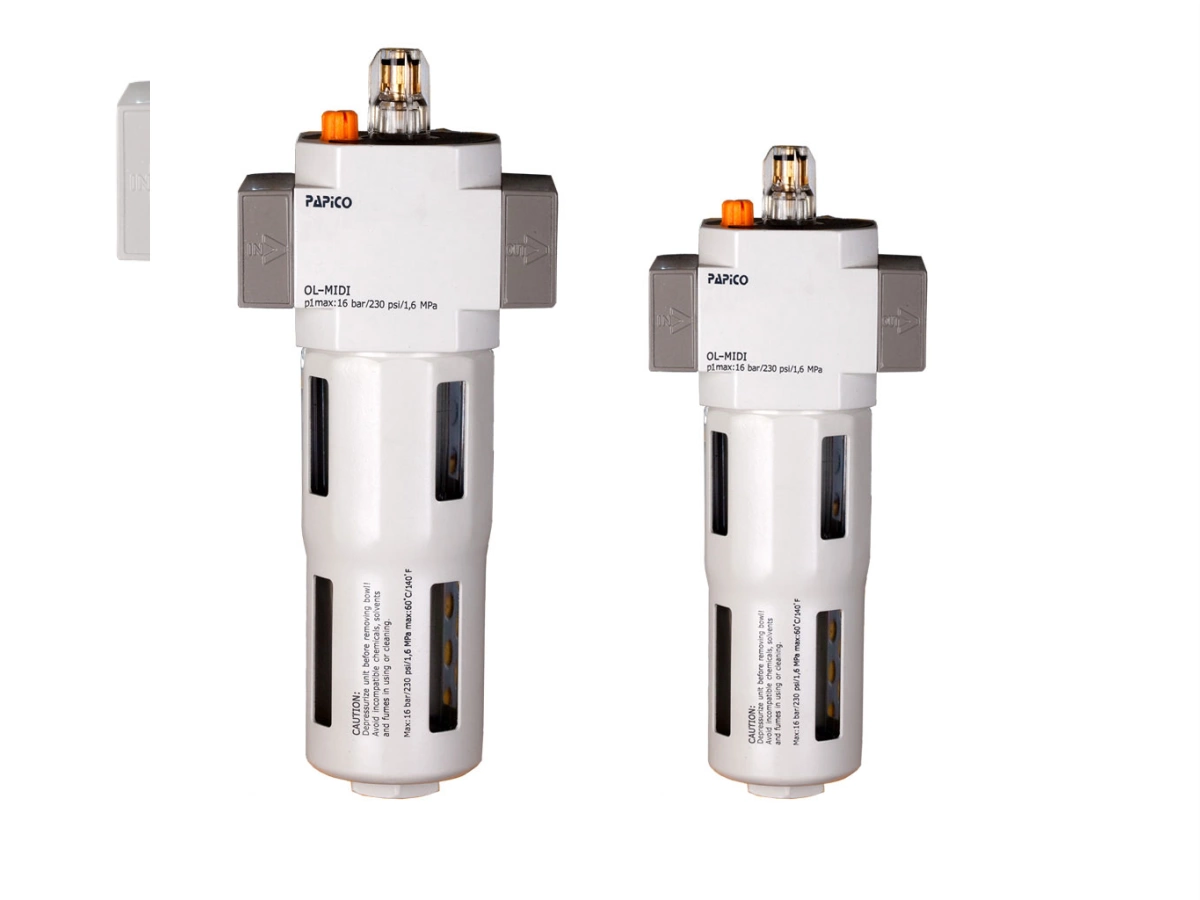

روغن زن پنوماتیک

روغن مخصوص واحد مراقبت پنوماتیک

قرار گرفتن روغن در مسیر حرکت هوا باعث می شود که بخش های متحرک راحت تر کارکرده و درنتیجه استهلاک دستگاه به مقدار زیادی کاهش پیدا کند. استفاده از روغن های مخصوص در واحد مراقبت پنوماتیک می‌تواند باعث افزایش طول عمر دستگاه ها و کاهش سرعت فرسودگی قطعات شود و از این رو بهترین روغن برای استفاده در واحد مراقبت پنوماتیک روغن هیدرولیک نمره 10 می باشد. البته باید این نکته را به یاد داشته باشید که روغن بیش از حد می تواند باعث شود که خود این روغن به عنوان آلاینده عمل کند و باعث آسیب دیدن بخش های مختلف واحد مراقبت پنوماتیک و یا دستگاه مورد استفاده شود.

در واحد مراقبت پنوماتیک روغن توسط سیستم خاصی واحد هوای فشرده می شود هوای فشرده مقدارهای بسیار کوچکی از روغن را با خود حمل می کند. در واقع در این حالت روغن به صورت یک غبار روغن در داخل هوا قرارمی گرد و قطرات روغن به ذرات بسیار ریز تبدیل می شوند. استفاده از روغن ها ممکن است باعث کاهش فشار هوا شود که این امری طبیعی است. کاهش فشار می تواند بر اساس نوع لوله های انتقال روغن و نوع روغن مصرفی مقداری تناوبی داشته باشد.
